Descrição
O kit DAA Universal Magnet foi concebido para fornecer ao utilizador todas as peças necessárias para montar o nosso íman de 48mm na frente de QUALQUER um dos nossos porta-carregadores DAA.
Note que este kit não inclui a porca escareada necessária para montar o íman no exterior do Single Stack Racer Pouch. Para essa configuração, encomende este produto.

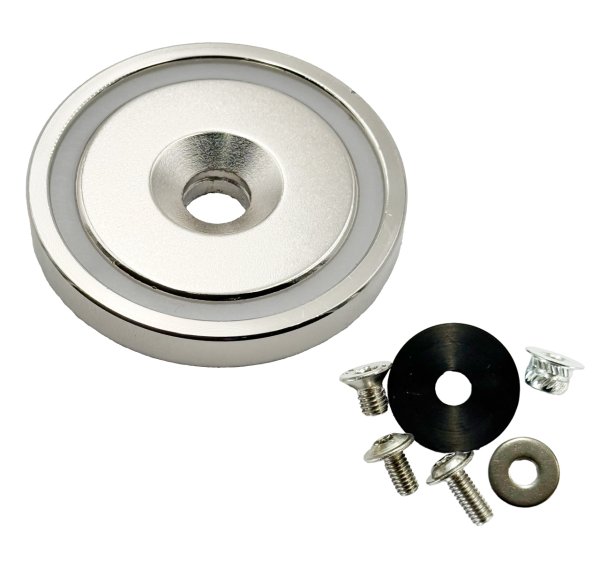

Este kit inclui as seguintes peças:
- Íman de pote N52 de 48mm
- Anilha de borracha 22x2mm
- Anilha de aço 12×0.8mm
- Parafuso escareado M5x10mm
- Parafuso de cabeça plana com flange larga M4x8mm
- Parafuso de cabeça plana com flange larga M4x10mm
Note que nem todas as peças são necessárias para todos os tipos de porta-carregadores.
Instruções de montagem para cada modelo de porta-carregadores:
Porta-carregadores de alumínio DAA X-Ray
- Utilize o parafuso M4 para fixar o íman (o de 8mm ou o de 10mm, consoante o que encaixar melhor).
- Coloque a anilha de borracha entre o corpo do porta-carregadores e o íman.
Notas: Pode aplicar uma gota de Loctite. Não aperte em excesso.
Porta-carregadores de polímero DAA X-Ray e porta-carregadores Racer Gen-2
- Utilize o parafuso M4 para fixar o íman (o de 8mm ou o de 10mm, consoante o que encaixar melhor).
- Coloque a anilha de aço entre o corpo do porta-carregadores e o íman. Isto evita que o inserto se solte.
Notas: Pode aplicar uma gota de Loctite. Não aperte em excesso.
Porta-carregadores de plástico DAA XiP e DAA Racer Gen-1
(porta-carregadores sem furo pré-aberto nem rosca para a montagem do íman)
- Faça um furo centrado a 1.4 cm (0.55”) da extremidade inferior, com uma broca de 6.7–6.9 mm (17/64”). (Também pode utilizar uma broca de 6.5 mm (1/4”), embora o ajuste fique mais apertado.)
- Segure o inserto roscado no interior do porta-carregadores, alinhado com o furo.
- Coloque o íman diretamente sobre o furo.
- Enrosque o parafuso M4 através do íman até ao inserto.
- Aperte com cuidado: o parafuso puxará o inserto para dentro do plástico até que a flange fique justa contra a parede interior. Não aperte em excesso; um aperto firme é suficiente.
- Retire o parafuso, coloque a anilha de borracha entre o porta-carregadores e o íman e volte a apertar. A anilha evita a rotação e reduz o risco de o inserto se soltar por aperto excessivo.
Notas: Pode aplicar uma gota de Loctite. Não aperte em excesso.
Porta-carregadores de alumínio DAA Alpha-XI e os modelos antigos descontinuados DAA Alpha-X e DAA Race Master
- Utilize o parafuso M5x8mm para fixar o íman.
- Coloque a anilha de borracha entre o corpo do porta-carregadores e o íman.
Notas: Pode aplicar uma gota de Loctite. Não aperte em excesso.
[VERIFICAR: a lista de peças inclui um parafuso escareado M5x10mm, mas as instruções do Alpha-XI/Alpha-X/Race Master referem um parafuso M5x8mm, que não consta do kit. Confirmar a medida correta.]
[VERIFICAR: as instruções dos porta-carregadores de plástico e de polímero referem um inserto roscado, que não consta da lista de peças do kit. Confirmar se está incluído.]
